1噸單梁起重機參數表1噸電動單梁起重機外形尺寸表
時間：2024-01-18來源：起重機廠家瀏覽次數：1
1噸單梁起重機介紹
LD型1噸電動單梁橋式起重機（以下簡稱1噸單梁起重機）是按標準JB/T1306-94設計制造的，1噸電動單梁起重機與CDI、MDI等形式的電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，起重量為1噸，適用跨度為7.5-22.5米工作環境溫度在—25—+40℃范圍內。

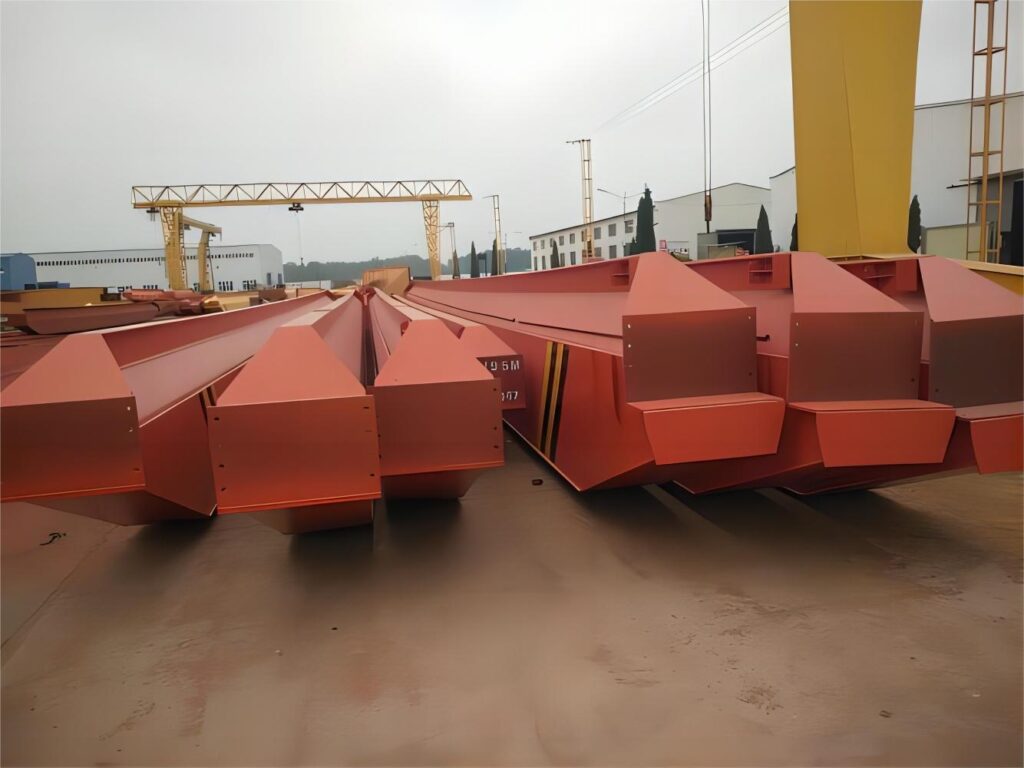

1噸單梁起重機圖片

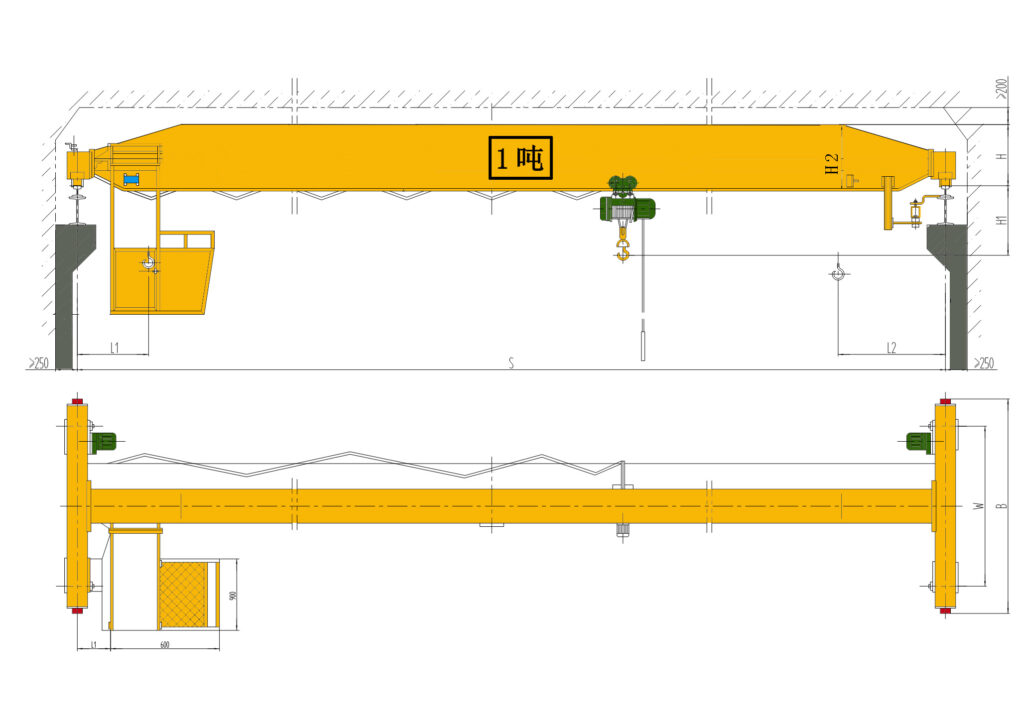

1噸單梁起重機結構圖
1噸單梁起重機技術參數
| 序 號 | 名 稱 | 型號單位 |
LD型1噸電動單梁起重機 1噸天車、1噸行吊、1噸行車、1噸起重機、1噸吊機 |
|||||||||||||||||||||||||
| 起重望Q | t | 1噸 | ||||||||||||||||||||||||||
| . | 操縱型式 | 地面操縱、無線遙控、操縱室操縱 | ||||||||||||||||||||||||||
| . | 起 重 運 行 機 構 | 行速度V | m/min | 20m/min | 30m/min | 45m/min | 60m/min | 75m/min | ||||||||||||||||||||
| 4. | 電 動 機 | 型號 | ZDY21-4 | ZDRQ-4 | ||||||||||||||||||||||||
| . | 功率 | kw | 2×0.8 | 2×1.5 | ||||||||||||||||||||||||
| 6. | 轉速 | 轉/分 | 1380 | 1380 | ||||||||||||||||||||||||
| 電 動 葫 蘆 | 型號 | CD1 MD1 | ||||||||||||||||||||||||||
| 8. | 起升高度 | m | 6、9、12、18、24、30 | |||||||||||||||||||||||||
| . | 起速度V1 | m/mim | 8 8/0.8 | |||||||||||||||||||||||||
| 10. | 運行速度 V2 | m/min |
 0
|
|||||||||||||||||||||||||
| 1. | 工作類型 | A3~A5 | ||||||||||||||||||||||||||
| 2. | 電源 | 3相 50HZ 380V | ||||||||||||||||||||||||||
| 3. | 車輪直徑 | mm | 270 | |||||||||||||||||||||||||
| 4. | 軌道面寬 | mm | 37-70 | |||||||||||||||||||||||||
| 5. | 跨度S | m | 7.5 | 8 | 8.5 | 9 | 9.5 | 10 | 10.5 | 11 | 11.5 | 12 | 12.5 | 13 | 13.5 | 14 | 14.5 | 15 | 15.5 | 16 | 16.5 | 17 | 19.5 | 22.5 | ||||
| 6. | 基 本 尺 寸 | H1 | mm | 490 | 530 | 580 | ||||||||||||||||||||||
| 7. | hi | mm | 550 | 600 | 650 | 700 | ||||||||||||||||||||||
| 8. | h | mm | 810 | 860 | 870 | |||||||||||||||||||||||
| 9. | 11 | mm | 796 | |||||||||||||||||||||||||
| 20. | 12 | mm | 1274 | |||||||||||||||||||||||||
| 1 | K | mm | 2000 | 2500 | 3000 | |||||||||||||||||||||||
| B | mm | 2500 | 3000 | 3500 | ||||||||||||||||||||||||
-
